工事について

工事内容はお客様のお住まいやご利用いただくサービスによって異なります。
こちらでは基本的な工事内容をご紹介いたします。詳しくは、お問合せください。

TCN光(文京区・荒川区)

工事概要

  • ①光ケーブル引込工事

    工事所要時間 40分~60分

    光ケーブルを道路上の伝送路から引き込み、住宅の壁に固定します。

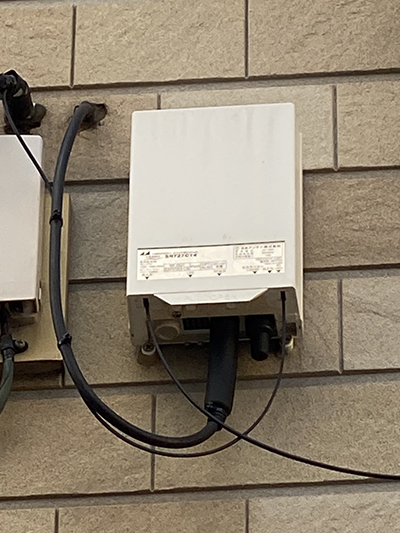

  • ②V-ONU取り付け

    工事所要時間 30分~50分

    光ケーブル引き込み線の光信号を電気信号に変換し、宅内側同軸ケーブルへ送る装置(V-ONU)を外壁に取り付けます。

  • ③配線工事+専用機器設置

    工事所要時間 40分~60分

    V-ONUから設置機器まで配線します。

引込工事概要

  • お建物外壁に光放送端末(V-ONU)を取り付けし、TCN引込線より光ファイバーケーブルを宅内へ引き込みます。
  • ケーブル線はエアコンダクトや通気口等から入線します。ただし、利用希望場所によっては壁に穴をあけて入線します。
  • ご利用サービスに応じて専用機器を設置いたします。専用機器は「宅内機器例」をご覧ください。

宅内工事

  • 宅内へ引き込まれた光ファイバーケーブルはD-ONUへ接続します。
  • 光インターネット・光電話・光プラスは D-ONU と各専用機器を接続します。

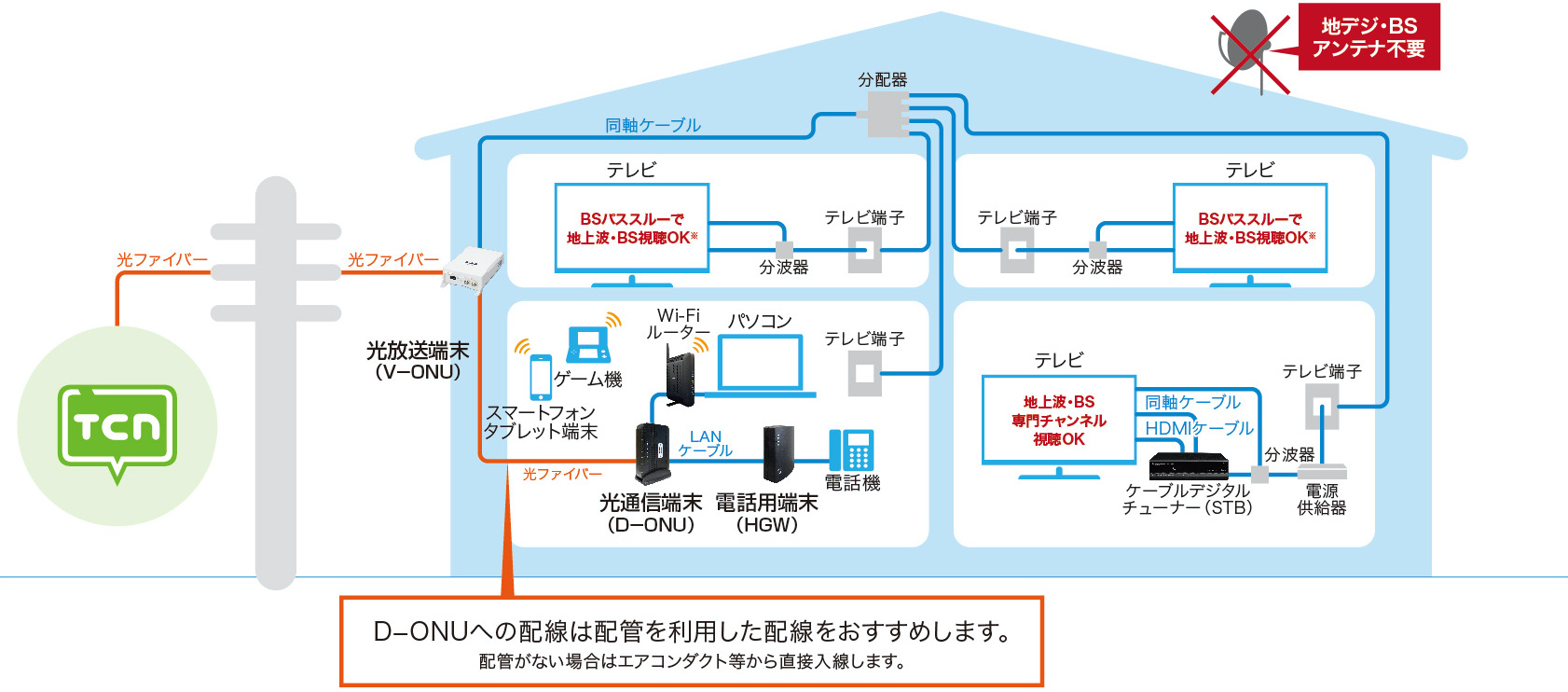

【引込工事概要図】

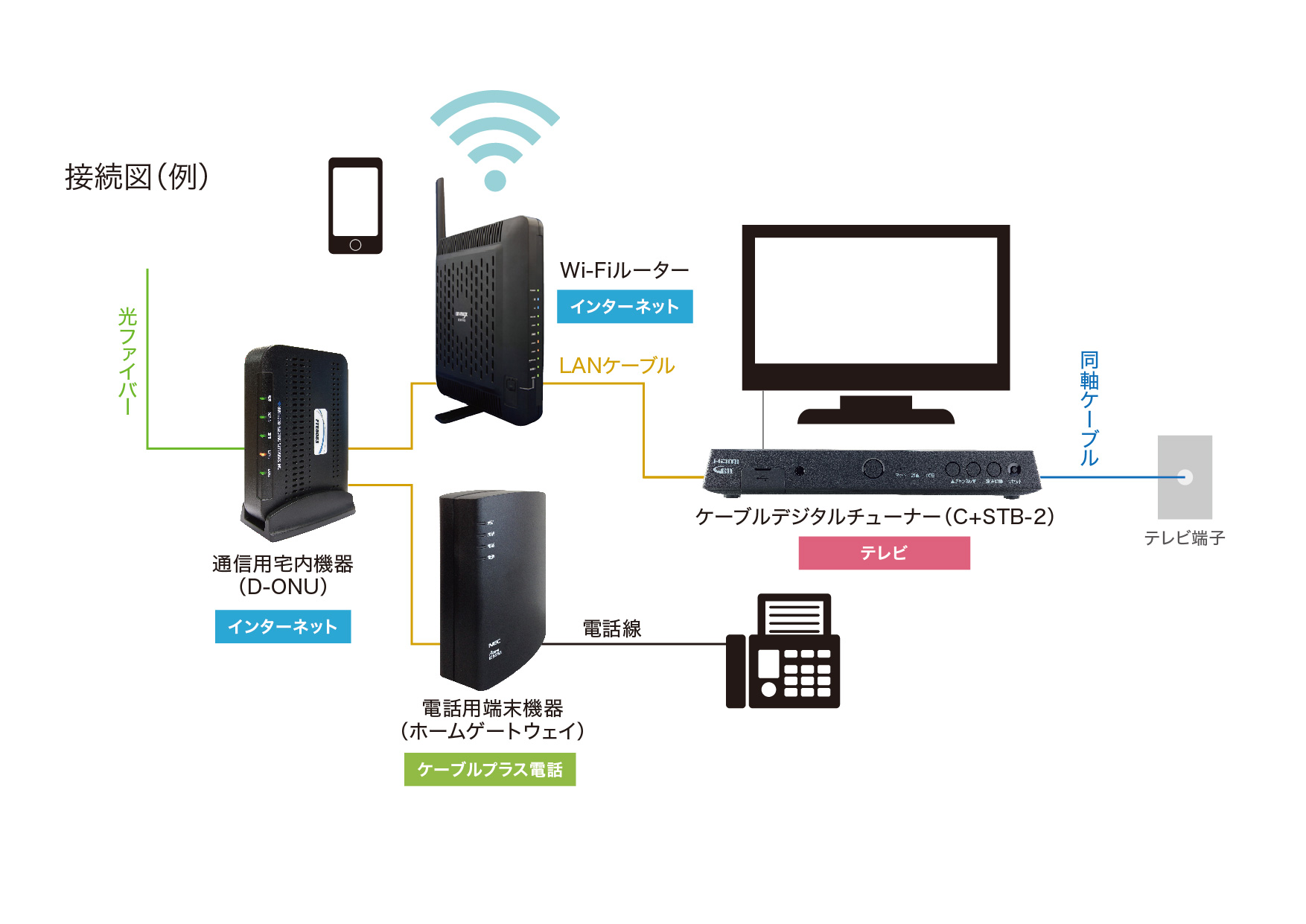

【お客様宅内工事】

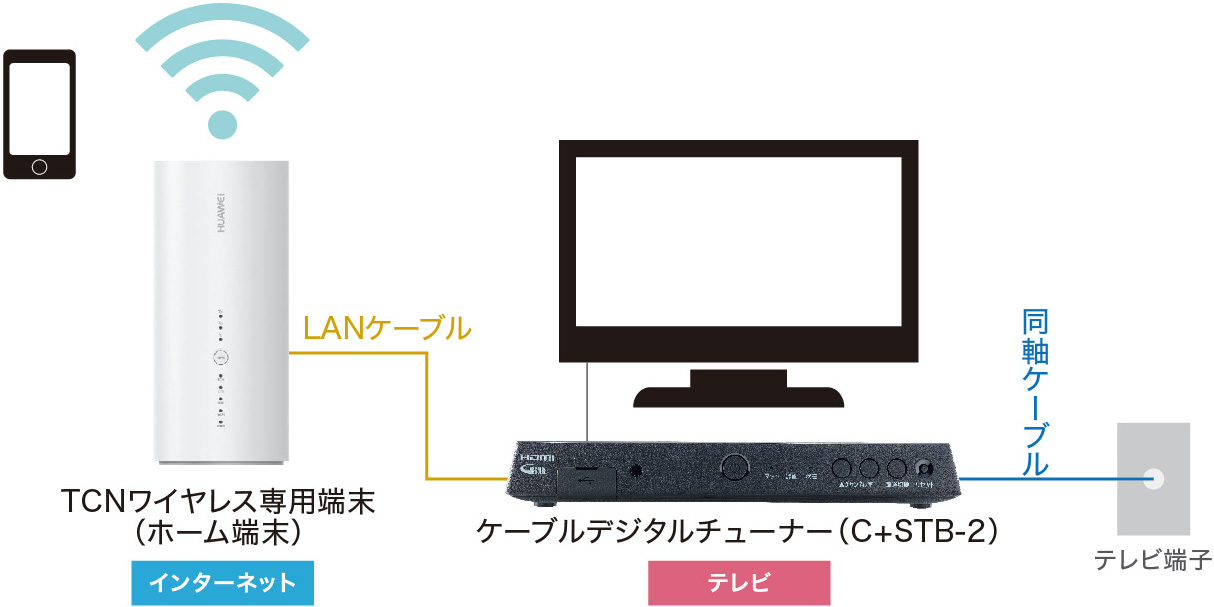

【光プラス設置機器としてTCNワイヤレス専用端末をご選択の場合】

※お客様お住まいの建物状況やご契約内容により、工事方法は異なります。
※別途配線工事等が発生することがございます。

宅内機器例

※予告なしにほかの機器を設置する場合があります。予めご了承ください。

ケーブルデジタルチューナー C+STB-2(KDDI製)
W24.0cm × H3.3cm ×D17.2cm
インターネットに接続することでYouTube などの動画コンテンツをお楽しみいただける機器。地上・ BS デジタル放送をもちろん、ケーブルテレビの高画質デジタル放送や4K放送も視聴できます。
光通信端末(D-ONU) D-ONU(住友電工製)
W11.4cm × H15.8cm ×D3.7cm
主にインターネットをご利用いただくための機器です。宅内に入線された光ファイバーケーブルはまずこの機器に接続します。
WiFiルーター WN-DX1167GR(I-O DATA製)
W1.5cm × H15.7cm ×D8.3cm
Aterm WG1200HS3(NEC製)
W3.3cm × H14.6cm ×D9.7cm
光プラスサービス、光1Gコースに付帯されています。また、その他サービスでもオプションでレンタルいただけます。
ケーブルプラス電話用端末(HGW) ホームゲートウェイ(NEC製)
W4.6cm × H16.8cm ×D12.1cm
電話専用の機器で、D-ONU、お客様所有の固定電話と接続します。

千代田区およびTCN光がご利用いただけないエリア

工事概要

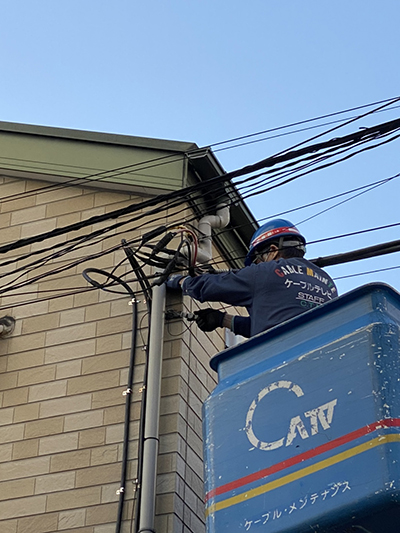

  • ①引込工事

    (戸建ての場合)
    工事所要時間 35分~45分

    CATV線を道路上の伝送路から引き込み、住宅の壁に固定します。

  • ②保安器取り付け

    (戸建ての場合)
    工事所要時間 15分~20分

    落雷時の過電流防止のため、壁に保安器を取り付けます。

  • ③配線工事+専用チューナー設置

    (戸建ての場合)
    工事所要時間 30分~50分

    保安器からCATV線を宅内に引き込み、室内配線と接続します。
    各機器はテレビ端子から配線して接続します。

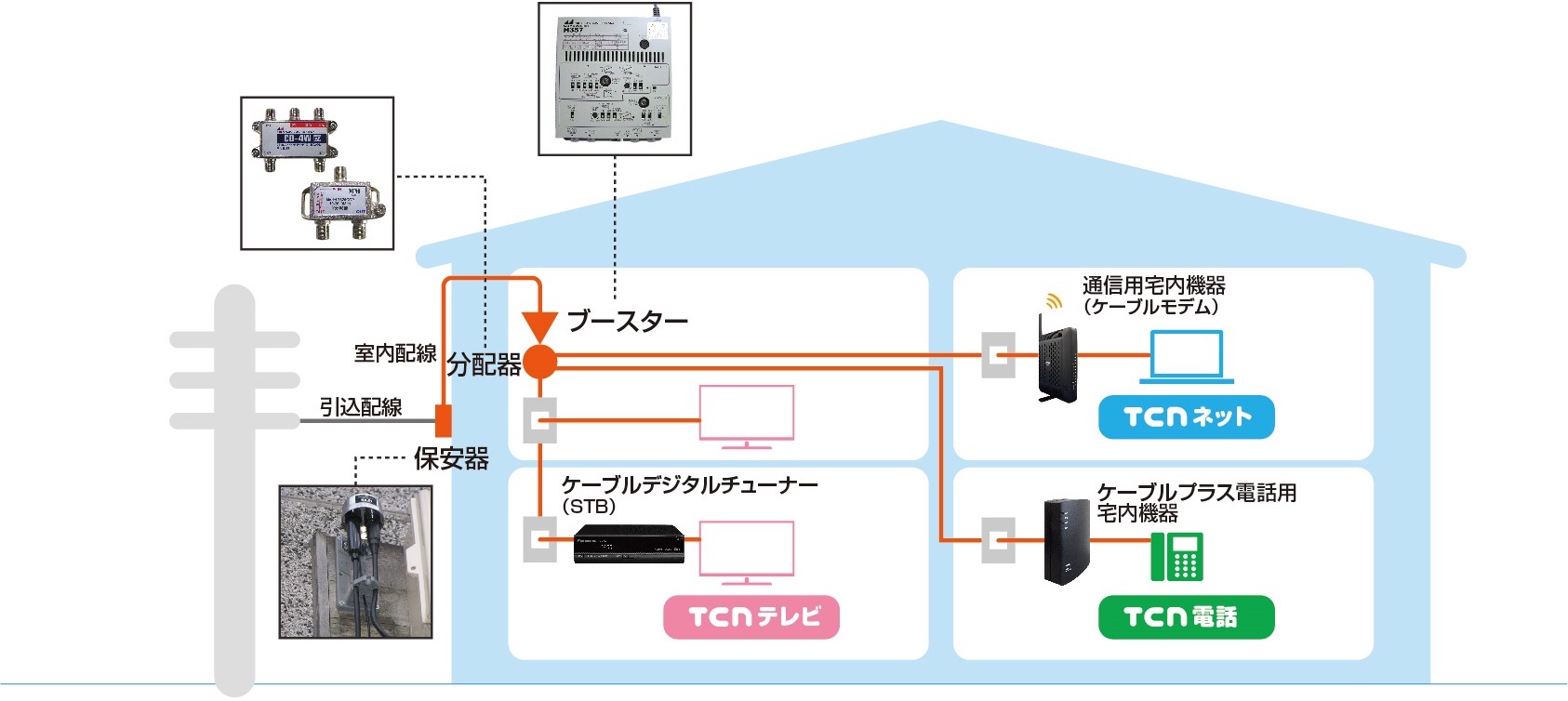

引込工事概要

  • お建物外壁に保安器を取り付けし、TCN引込線より同軸ケーブルを御建物へ引き込みます。
  • 入線方法は、エアコン穴など既存の入線口もしくは壁に穴をあけて入線する方法がございます。
  • ご利用サービスに応じて専用機器を設置いたします。専用機器は「宅内機器例」をご覧ください。

※お客様お住まいの建物状況やご契約内容により、工事方法は異なります。
※別途配線工事等が発生することがございます。

宅内機器例

※予告なしにほかの機器を設置する場合があります。予めご了承ください。

ケーブルデジタルチューナー(STB)

標準STB(Panasonic製)
W21.0cm × H5.9cm ×D20.9cm

簡録BD(Panasonic製)
W43cm × H5.9cm ×D24.9cm

地上デジタル放送もちろん BS デジタル放送、ケーブルテレビの高画質デジタル放送をお楽しみいただくための機器。
インターネット用モデム
(ケーブルモデム)

120Mプラス用(住友電工製)
W4.2cm × H20.6cm ×D16cm

120Mシンプル用(住友電工製)
W3.5cm × H14.2cm ×D11.1cm

インターネットをご利用いただくための機器です。テレビ端子付近に設置します。
ケーブルプラス電話用機器(EMTA)

住友電工製
W3.17cm × H14.82cm ×D12cm

電話専用の機器で、テレビ端子、お客さま所有の固定電話と接続します。
